LED田中商会HOME5mm狭角LED 砲弾型超高輝度φ5 赤色砲弾 20,000mcd
商品詳細

超高輝度φ5 赤色砲弾 20,000mcd[CL-B5R150]

販売価格: 35円~13,250円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
超高輝度φ5 赤色砲弾 20,000mcd

真っ赤なLEDです。
ご自慢の愛車に 爆光テールを作りませんか!


VF=1.9-2.1V 620-625nm
IV=15,000-20,000mcd
IF=20mA°
Angle=20°

直視厳禁

■12V車専用(MAX電圧14.4V換算)

CRD E-103(10mA)
LED1個 +CRD2個並列-LED-
LED2個 +CRD2個並列-LED-LED-
LED3個 +CRD2個並列-LED-LED-LED-
LED4個 +CRD2個並列-LED-LED-LED-LED-
LED5個 +CRD2個並列-LED-LED-LED-LED-LED-

抵抗 2.1V
LED1個 +【1/2W430Ω】-LED-
LED2個 +【1/2W360Ω】-LED-LED-
LED3個 +【1/2W300Ω】-LED-LED-LED-
LED4個 +【1/4W220Ω】-LED-LED-LED-LED-
LED5個 +【1/4W130Ω】-LED-LED-LED-LED-LED-

【6個直列以上は並列にて繋げて下さい】

・抵抗は約10%安全目に見ております。
・自己責任にて抵抗は選定下さい。
・LED電流値は実測をお勧めします。
・電流値等データにつきましては参考値です。
・同時発送はBIN同一です。
・抵抗値は実測にて選定下さい。
・海外指定工場よりの輸入品です。
・製作については自己責任でお願い致します。
・色のムラ性能について神経質な方はご購入をおやめ下さい。

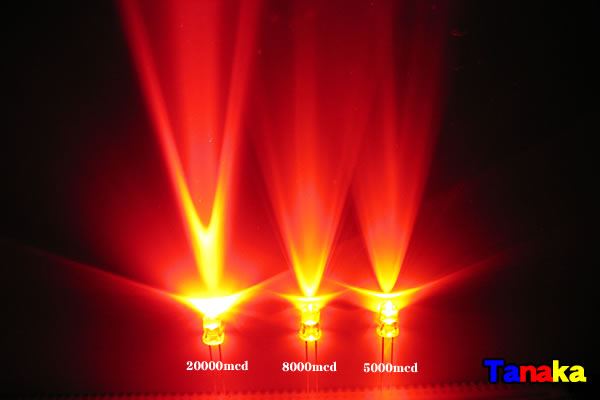

他の写真
